品牌型号：微软 surface pro7

系统：Windows 10 64位专业版

软件版本：JMP 18

在质量管理的过程中，我们有时会遇到数据杂乱无章、过程能力无法量化的问题，这种时候如果使用传统的Excel表格分析的话比较耗费时间和精力，但如果使用专业的数据可视化软件JMP软件，我们可以快速生成cpk图形和折线图，为我们直观的展现过程波动与稳定性。下面将为大家介绍有关JMP如何绘制cpk图，JMP怎么做折线图的相关内容。

一、JMP如何绘制cpk图

cpk图形是指过程能力指数图形，是一种用于评估生产过程稳定性和是否符合规格要求的质量管理工具，它结合了数据直方图，规格限和过程能力指标，用于发现生产异常和优化工艺参数，下面就来为大家介绍一下如何使用JMP绘制cpk图形。

1、导入数据，在JMP软件中打开数据表。需要确保需要分析的数据是连续型数据，比如尺寸和重量这种数据。

2、在菜单栏，依次选择【分析】-【质量和过程】-【过程能力】。

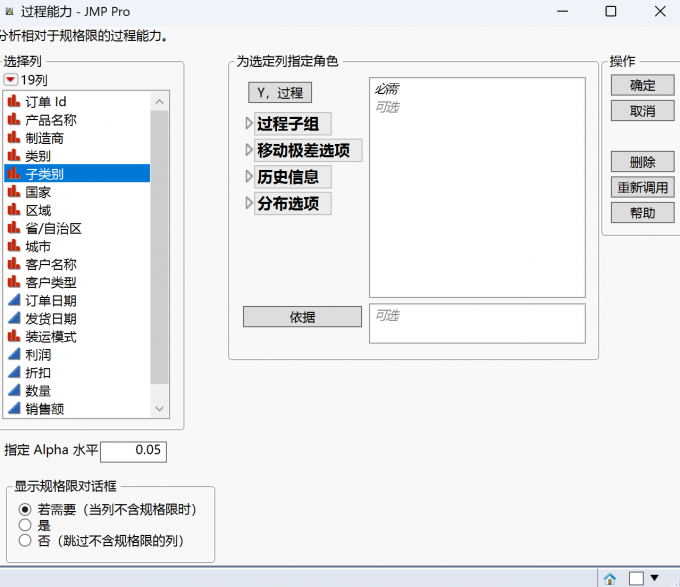

3、在打开的【过程能力】窗口中拖入过程变量。

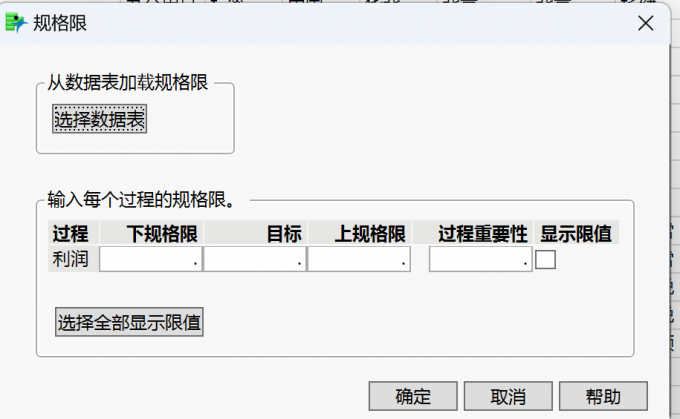

4、选择好变量之后，点击【确定】，将会弹出规格限窗口，将目标值，上限和下限依次输入之后，点击【确定】就好。

5、接下来将会生成目标图形窗口，将会出现有关cpk的过程能力相关图形。

二、JMP怎么做折线图

折线图是一种用线段连接数据点的统计图表，一般用于展现数据随时间或者其他有序类别的变化趋势，它在数据分析中具有重要作用，让我们可以直观观察出趋势分析，也可以用来进行多变量变化的分析和对比，下面就来为大家详细介绍一下有关JMP做折线图的详细步骤。

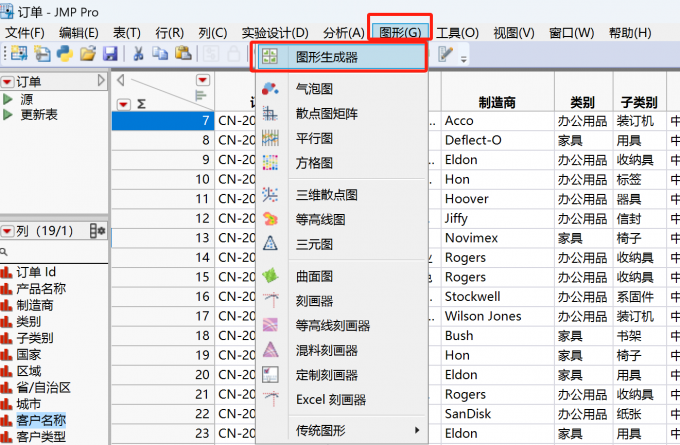

1、折线图可以通过图形生成器生成，在菜单栏依次点击【图形】-【图形生成器】。

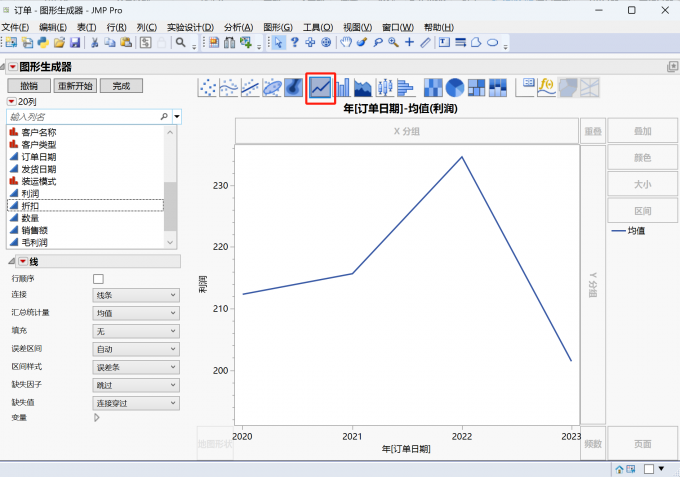

2、将需要分析的变量分别拖动到X和Y上，并且在顶部图标边栏选择折线图。

以上的步骤便可以帮助我们生成基础的折线图，通过旁边的多个选项，可以帮助我们更好的美化图形。

如果调整X轴或者Y轴的范围，比如本图用时间作为Y轴坐标，这个时候将时间调整为年或是季度才可以更好地观察图形趋势。

以上就是JMP如何绘制cpk图，JMP怎么做折线图的全部内容。cpk图形和折线图都是图表分析的基础图形，在这些基础之上我们可以更深地探索可视化，创造多姿多彩的可视化图形。
